Die Montage einer elastischen Kupplung zwischen einem Motor und einer Maschine sorgt für eine schwingungsdämpfende Isolierung, absorbiert Erschütterungen und Stöße und ermöglicht bestimmte Toleranzen in der Ausrichtung der Wellen. Die MS fix arbeitet als Klauenkupplung formschlüssig und durchschlagsicher.

Auskuppeln durch Abnehmen des elastischen Zahnkranzes ohne Verrücken der Maschinen. Rascher Ein- und Ausbau des Zahnkranzes.

» Datenblatt 'Standard-Kupplung Typ A' als PDF herunterladen

Ausführungen

Wir führen die fix Kupplungen in folgenden Varianten:

  • Standard
  • Spacer
  • Flansch
  • Taper Look
Für weitere Informationen rufen Sie uns bitte an!

Aufbau

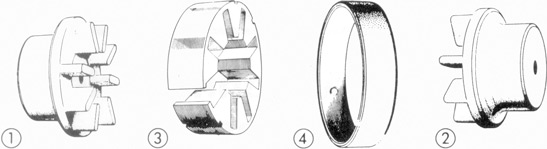

Die MS fix Kupplung besteht aus nur vier Teilen:

1 + 2:
Anschlussflansche aus Gusseisen (außer Modell 00 + 0 aus einer Leichtmetalllegierung)
3:   elastischer Zahnkranz aus Polyurethan-Elastomer
4:   Stahlüberwurfring mit zwei innen angeordneten Sicherungszapfen

► Einbau – Ausbau

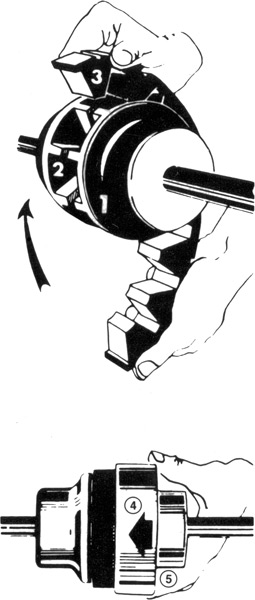

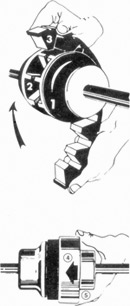

MS fix Kupplung - Ein- und Ausbau

Nach Ausbohren und Nuten werden die Flansche (1) und (2) auf die zu verkuppelnden Wellen montiert. Vorher wird der Ring (4) auf eine dieser Flansche gesetzt. Die Flügel der Flansche stehen sich gegenüber, ohne miteinander in Berührung zu kommen oder sich zu verzahnen (das Maß E beachten, siehe Tabelle). Der Zahnkranz (3) kann nun aufgesetzt werden, wobei die Zähne in die Flügel greifen.
Es genügt dann, mit einem Gummi-/Holzhammer den Ring (4) zu verschieben, bis die Zapfen in die in den Zahnkranz vorgesehenen Aussparungen greifen: die MS fix Kupplung ist nun funktionsbereit.
Während des Betriebes wird der Zahnkranz unter dem Einfluss der Zentrifugalkraft und des Drehmoments, der sie elastisch aufschwellen lässt, stark gegen die Innenseite des Stahlringes gepresst, so dass Ring und Zahnkranz fest miteinander verbunden sind.
Zu Ausbau braucht der Ring (5) nur mit Hilfe eines Gummi-/Holzhammers verschoben zu werden; der Zahnkranz lässt sich dann leicht abnehmen.

Zum Vergrößern der Abbildung bitte anklicken!

Dieses Vorgehen macht zwei entscheidende Vorteile der MS fix Kupplung deutlich:

  • Der elastische Zahnkranz kann leicht eingesetzt und abgenommen werden, ohne Schrauben und Muttern und ohne dass die Flansche versetzt werden muss.
  • Die Wellen werden durch Abnehmen des Zahnkranzes ausgekoppelt; ein verrücken des Maschine ist nicht erforderlich.

Die Anwender, die es beim Auskuppeln bereits mit oxydierten Schrauben zu tun hatten oder zum Aus- und Einkuppeln zweier Maschinen umständliche Hebe-, Transport- und Einstellarbeiten verrichten mussten, werden die MS fix Kupplung zu schätzen wissen.

► Elastischer Zahnkranz

Sie besteht aus einer speziellen Polyurethan-Elastromer-Mischung, die das verlangte Eigenschaftsprofil in beispielloser Weise erfüllt:

  • hohe Bruch-, Scher- und Torsionsfestigkeit
  • großes Dämpfungsvermögen, stabile und konstante Stoßelastizität
  • ausgezeichnete Festigkeit gegen Abrieb, Feuchtigkeit, Öle, korrosive Dämpfe und zahlreiche Chemikalien
  • Temperaturbeständigkeit der wesentlichen Eigenschaften zwischen -40°C und +80 °C
  • keine Alterung; dank transparenten Aufbaus leicht zu überprüfen
    Aus diesem Merkmal ergibt sich noch ein anderer Vorteil:
    • ausgezeichnetes Materialverhalten und lange Lebensdauer der elastischen Garnitur ohne Schmierung und Wartung, sogar bei strengsten Bedingungen in schmirgelndem, korrosivem oder feuchtem Milieu
  • SMX kann sich in beliebiger Richtung und in allen Positionen drehen
  • SMX ist sicher; da keine Schrauben vorhanden sind, weist das Außenprofil keine gefährliche Rauhigkeit auf
  • SMX arbeitet geräuschlos
  • SMX ist wirtschaftlich, sowohl im Einkauf als auch im Betrieb
MS fix ist eine Abkürzung für SAMIFLEX® Kupplung. SAMIFLEX® ist ein eingetragenes Warenzeichen von CHAVAND EQUIPEMENTS.
